Instalaciones Ocultas

Agua Luz y Gas - Planificación inicial

Ya Aislamos el motorhome. Ahora es momento de revestirlo. Pero Antes , hay un paso que es fundamental y es dejar previsto el paso de cañerias de agua luz y gas de. Para ello, hay que planificar y definir todos los aspectos (o al menos todos los que podamos pensar en ese momento) de absolutamente todas las instalaciones:

• Electricidad (12V / 220V)

• Agua (limpia y desagües)

• Gas (si vas a usar)

Esta planificación es justamente la que va a definir todo lo que quede “dentro de las paredes”. Lo importante es entender que esto se hace ahora o no se hace más.

1. PENSAR ANTES DE EJECUTAR

Acá no se improvisa. Tenés que definir:

• Qué consumos vas a tener

• Dónde van a estar ubicados

• Cómo se conectan entre sí

• Por dónde van a pasar los caños/cables

Esto se traduce en planos simples pero claros.

2. INSTALACIÓN ELÉCTRICA (PARTE 1 – PLANIFICACIÓN)

Tipos de sistema

En un motorhome normalmente convivís con:

• 12V (corriente continua) → luces, bomba de agua, heladera, USB

• 220V (corriente alterna) → enchufes, aire, cargadores, electrodomesticos, etc.

Definí desde el inicio si vas a tener inversor, conexión externa, o ambos.

Ubicación de elementos eléctricos

Dibujá un esquema (aunque sea a mano) marcando:

• Luces interiores

• Tiras LED

• Tomas USB

• Enchufes 220V

• Panel de control

• Baterías

• Fusiblera

• Inversor / cargador

Pensalo como si ya vivieras adentro.

Trazado de cañerías eléctricas

Acá entra lo importante para esta etapa: Usar caño corrugado (tipo automotriz o eléctrico liviano del tipo ignifugo)

Qué tener en cuenta:

• Llevar líneas separadas:

  • 12V por un lado

  • 220V por otro

• Evitar cruces innecesarios

• Hacer recorridos lo más directos posible

• Dejar “cajas de paso” accesibles

Puntos críticos a prever

• Bajadas hacia interruptores

• Salidas a luces de techo

• Tomas en cocina

• Tomas cerca de la cama

• Alimentación de bomba de agua

• Alimentación para la heladera

• Alimentacion para otros artefactos que se pudieran instalar (por ejemplo una antea Starlink, calefaccion diesel -requiere alimentacion 12v- sensores de nivel de agua en tanques, equipos de aire acondicionado, etc)

Todo eso debe quedar dentro de lo posble , con caño antes de cerrar paredes. Si podes deja además 1 o 2 caños extra vacíos (reserva), para alguna futura instalacion que requiera pasar cables de un lado a otro del vehico. No es necesario, puede que no lo uses nunca, pero si te sobra un pedazo de caño corrugado y podes hacerlo, mejor.

3. INSTALACIÓN DE AGUA

Qué incluye

• Tanque de agua limpia

• Tanque de aguas grises

• Tanque de aguas negras (si es que lo utilizas)

• Bomba

• Cañerías

• Griferías

• Desagües

• filtros (si es que los utilizas)

Planificación

Definí:

• Dónde van los tanque

• Dónde va la bomba

• Dónde va la bacha de Cocina y su griferia

• Donde va la Ducha, bacha de baño y griferia de baño (si hay)

Desde ahí trazás recorridos.

Cañerías

Materiales comunes:

• Termofusión

• Manguera reforzada

No se recomienda utilizar caños de polipropileno con roscas, ya que con las vibraciones constantes es muy factible que las uniones con rosca tengan perdidas.

Recomendaciones:

• Evitar curvas cerradas

• Fijar bien para que no vibren

• Proteger de rozamientos

• Pasar por zonas accesibles si es posible

• Dentro de lo posible Evitar pasar agua por lugares donde no puedas reparar

4. INSTALACIÓN DE GAS

Acá no hay margen para errores. Si no tenés experiencia → consultar o validar con gasista matriculado

Qué incluye

• Garrafa / tanque

• Regulador

• Cañerías

• Artefactos (cocina, calefactor, etc.)

Ubicación

• Garrafa SIEMPRE en espacio ventilado

• Preferentemente aislado del interior

Cañerías

• Caño rígido (cobre o similar)

• Termofusión

• Evitar mangueras largas internas

Seguridad

• Llaves de corte accesibles

• Ventilaciones obligatorias

• Nada de empalmes ocultos dentro de paredes

Todo debe ser inspeccionable.

5. INTEGRACIÓN DE TODO EL SISTEMA

Acá está la clave del buen diseño:

• Electricidad, agua y gas dentro de lo posible no deben interferirse

• Evitar que:

  • Cables pasen junto a caños de gas

  • Agua pueda mojar conexiones eléctricas

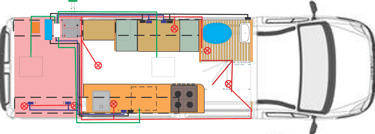

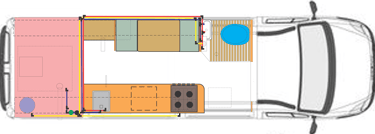

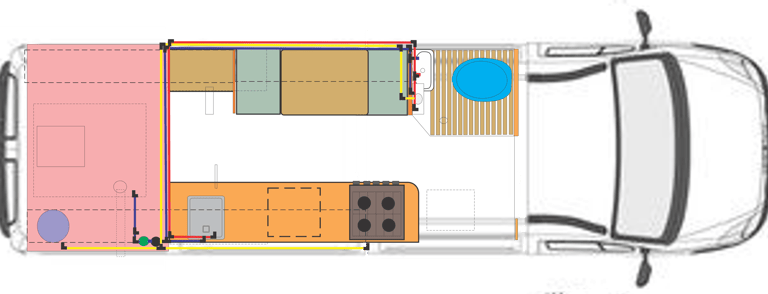

6. EL PLANO GENERAL (MUY IMPORTANTE)

Antes de cerrar, como minimo debes tener 2 dibujos basicos:

Planta (vista desde arriba)

• Ubicación de muebles

• Artefactos

• Recorridos

Corte lateral

• Por dónde pasan caños y cables

No hace falta que sea técnico. Tiene que ser claro.

Recomendación

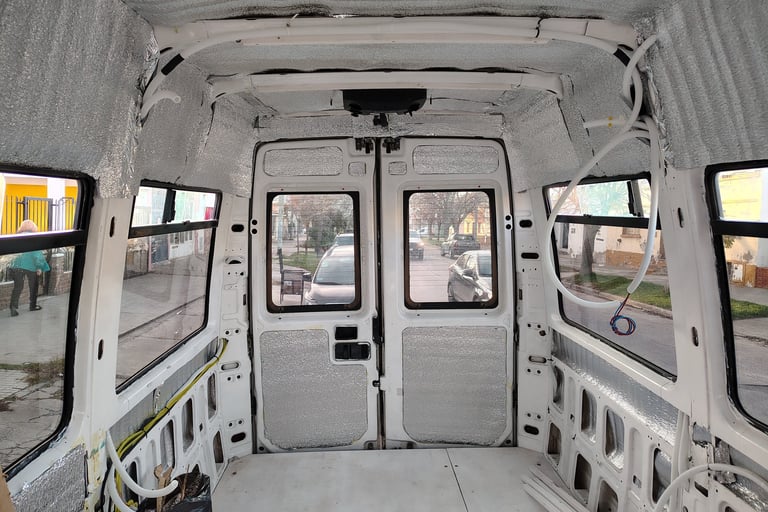

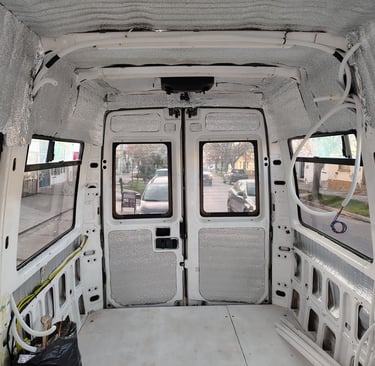

Sacá fotos de TODO antes de cerrar:

• Cañerías

• Cableados

• Uniones

En el futuro, seguramente vas a olvidar por donde pasaban los cables asi que es bueno tener un registro fotográfico.

7. CHECKLIST ANTES DE REVESTIR

✔ Cañerías eléctricas colocadas
✔ Pasadas todas las líneas necesarias
✔ Cañerías de agua instaladas y probadas
✔ Instalación de gas verificada
✔ Caños extra de reserva
✔ Fotos tomadas

Recién acá podés cerrar paredes y techo

Más detalles de cada una de las instalaciones en las secciones correspondientes a electricidad, Agua y Gas
